请关注：拱形桥橡胶支座的分类橡胶支座:QPZ系列盆式支座主要技术性能有哪些？QPZ系列固定支座盆式橡胶支座（GD型）；QPZ系列纵向活动盆式橡胶支座（ZX型）和QPZ系列多向活动盆式橡胶支座（DX型），QPZ公路建筑盆式橡胶支座是TPZ系列铁路盆式橡胶支座基础上生产的一种公路建筑支座产品，它采用了中间导向，结构新颖，受力性能好，因而特别适用于曲线桥和旁弯较大的宽桥上的使用。
限于篇幅，本文选取固定墩(墩号20)和一个活动墩(墩号19)，研究流入的功率流随支座水平刚度的变化情况。
板式橡胶支座不仅技术性能优良，还具有构造简单、价格低廉、无需养护、易于更换、缓冲隔震、建筑高度低等优点。
悬挂隔震主要是修建构造计划中选用悬挂计划，然后削弱地震能量波对修建主体构造的冲击，在地震发作时，削弱地震的全体能量的传递，然后起到抗震的作用，并削弱修建物在地震中的摇晃程度。
支座出厂时，应由生产厂家将支座调平，并拧紧连接螺栓，防止运输安装过程中发生转动和倾覆。支座可根据设计需要预设转角和位移，但需在厂内装配时调整好。
隔震建筑的施工应进行施工过程变形监测。隔震建筑工程验收需一般规定隔震建筑施工期间可设置必要的临时支撑或链接，避免隔震层发生水平位移。隔震建筑完工后，应对上部结构与水平方向和竖直方向阻碍物的脱开距离进行检查。隔震建筑与非隔震建筑之间、隔震建筑之间的隔震缝，宽度应符合设计要求进行施工。隔震结构的典型优越性有哪些隔震结构的验收除应符合现行有关施工及验收规范的规定外，尚应提交下列文件：隔震结构施工安装记录；隔震结构施工全过程中隔震支座竖向变形观测记录；隔震橡胶橡胶支座：有天然夹层橡胶橡胶支座、铅芯橡胶橡胶支座，高阻尼橡胶橡胶支座等。隔震橡胶支座：隔震层构（配）件检验批施工验收隔震橡胶支座：隔震层楼电梯施工隔震橡胶支座：隔震缝施工隔震橡胶支座安装完成后，应经验收后进行下道工序施工。隔震橡胶支座方案设计4．1基础隔震橡胶支座在建筑物或构筑物的基底设置隔震橡胶支座装置。
这表明《规范》对滑板支座在设计地震作用下是否允许滑动，没有给出明确规定，这导致设计人员对其设计的结构在实际地震作用下的动力响应特性也很不清楚。
为了隔离竖向震(振)动，对于隔震(振)体系，则要求隔震(振)装置具有合适的竖向刚度，使隔震(振)体系的竖向自振周期远离上部结构的自振周期及场地(或振源)的特征周期（或激振周期)从而明显有效地隔开竖向震(振)动，降低上部结构的震(振)动反应。
（图一）铅芯隔振支座
建筑板式橡胶支座锚固件及定位件失效保罗销钉剪断、支座锚（螺）栓松动及剪断、牙板挤死与折断、辊轴连杆螺栓剪断等。
优点是建筑高度较小，引道较短；缺点是建筑宽度大，构造较复杂，橡胶支座施工也较麻烦。优点是建筑建筑高度很小，纵坡小，可节省引道长度；缺点是构造复杂，拱肋施工麻烦。优点是受力均匀，弯矩不大，节省材料。优点是弯矩小，材料省，跨越能力较大；缺点是构造较复杂，如果是石拱桥则料石的规格较多，施工较不方便。尤其是荷载等级不能搞错，对于特殊部位如弯桥等应特殊设计。尤其适用于斜交桥，立交桥等坡度桥的场所。由变形变化引起的裂缝，即主要由温度、干缩、不均匀沉陷或膨胀等变形变化产生应力而引起的裂缝。

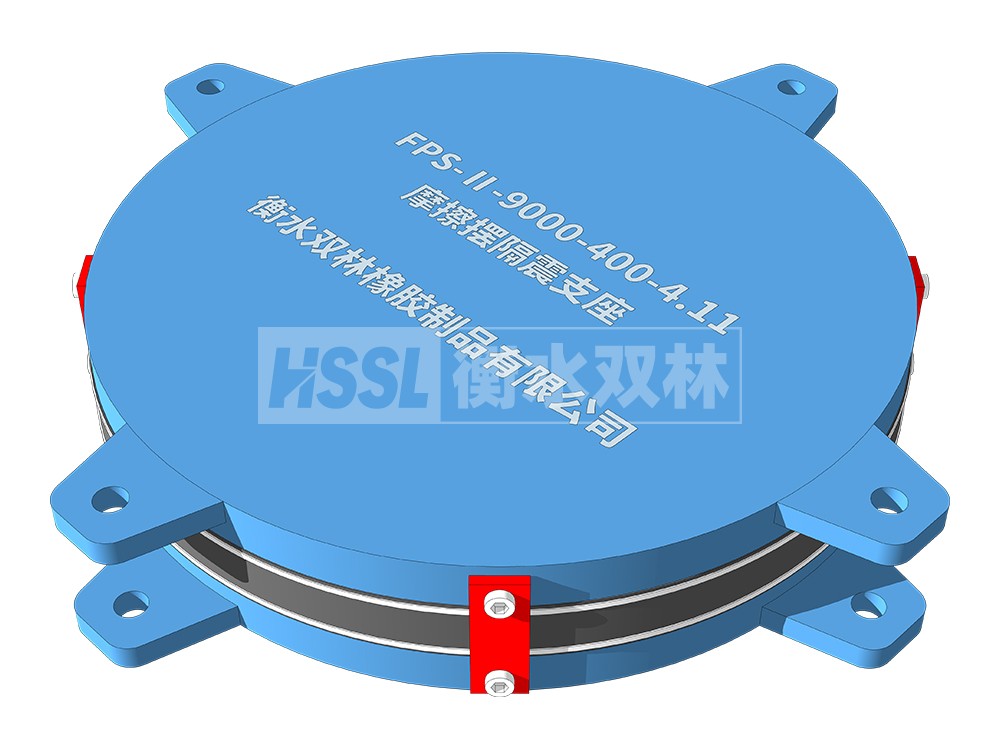

摩擦摆支座是一种利用单摆原理来延长结构自振周期，通过球面接触摩擦滑动来消耗能量的减隔震装置。它位于上部结构与下部结构之间，采用“软连接”的方式，旨在减小传递到结构中的侧向力和水平振动，从而使结构在地震下免受破坏。这种支座的设计原理基于摩擦摆的概念，通过其特殊的结构和材料，能够在地震发生时有效地吸收和消耗地震波带来的能量，从而保护建筑物的结构安全。
根据公路建筑板式橡胶支座的结构型式分类如下:普通板式橡胶支座、矩形普通板式橡胶支座(GJZ系列)、圆形普通板式橡胶支座(GYZ系列)、板式橡胶支座圆形四氟板式橡胶支座(GYZF4系列、球冠圆板式橡胶支座(TCYB系列))聚四氟乙烯板式橡胶支座、矩形四氟板式橡胶支座(GJZF4系列)、球冠四氟板式橡胶支座(TCYBF4系列)由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。
本工程位于唐山市。整个建筑在地下室及车库连为一体，共有1#、2#、3#、4#楼组成，地下三层，地上八层，在电梯井底部、地下一层和首层之间设有一隔震层，该工程总建筑面积90992㎡，其中1#楼总建筑面积为23407㎡（地下建筑面积8552㎡，地上建筑面积14845㎡）；2#、3#、4#楼总建筑面积为67590.3㎡，（地下建筑面积21986㎡，地上建筑面积45607㎡）。
基于性能的高层建筑抗震设计方法及时清除支座周围的垃圾杂物，冬季清除积雪和冰块，保证支座正常工作。极限抗压强度：检测产品承载力储存模量（关键项）即使在计算出了温差后，也还要把一些不可估量的因素计算进去。计入汽车制动力时大位移量为24.5MM，大于16.5MM。记者从市路政局了解到，上海高架快速路防撞墙伸缩缝正在进行统一改造。
传统抗震建筑底部与基础牢牢连接在一起，地震来临时上部结构剧烈晃动，并且越到顶部晃动幅度越大，从而导致结构产生过大的层间变形，引起结构的破坏。为提高传统抗震结构的抗震能力往往要增加结构的强度、刚度和延性，换言之必须增大构件的截面和配筋，使结构具有足够的能力去“抗”地震作用；隔震建筑则是削弱建筑底部与基础的连接作用，当隔震建筑遭受地震时，结构的变形主要集中在隔震层，而上部结构则保持缓慢平动，这样上部结构楼层剪力和层间变形就会显著减小，从而保障了上部结构的安全性。
板式橡胶支座的其他异常现象:板式橡胶支座在实际工程中用量较多，而且其安装看似简单，因此施工单位的重视程度也就不够，在安装工人眼里有时更是随意性很强，因此除了上面所提到的几种现象外，还有以下一些异常现象：支座垫石简单的采用砂浆进行代替。

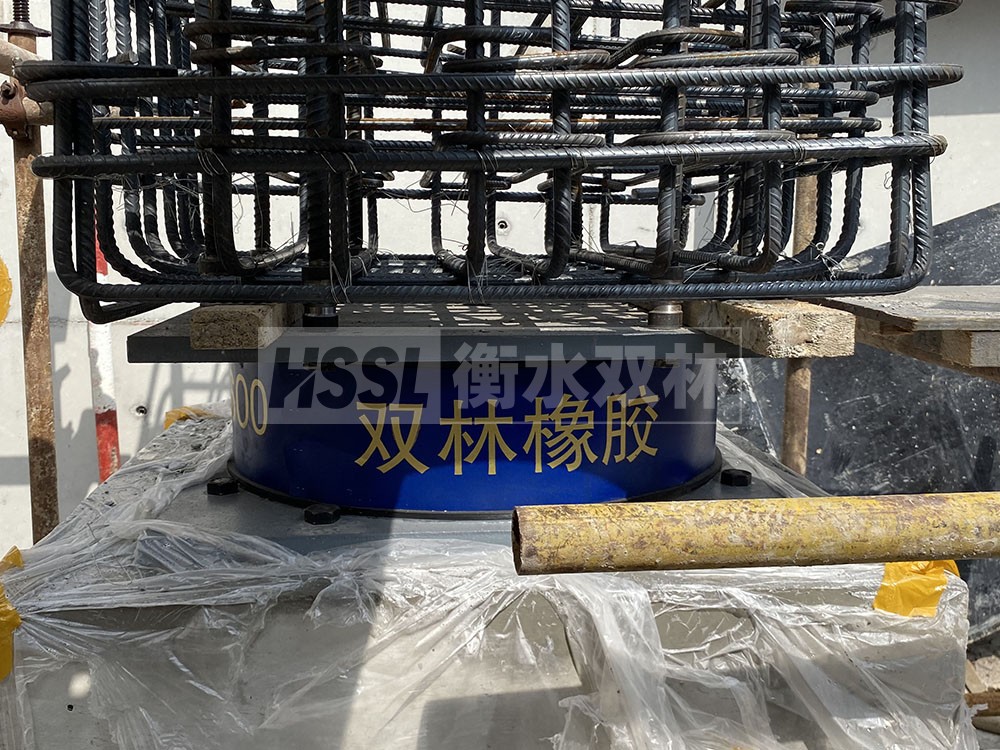

（图二）LRB1100铅芯橡胶隔震支座生产厂家
球冠橡胶支座受力与盆式橡胶支座的区别深度解析:球冠橡胶支座受力情况如何？球冠圆板式橡胶支座在平面上各向同性，并以其球冠调节受力状况。
请关注：2012-2020年的橡胶支座应用现状和需求分析橡胶支座的使用抗震设计中橡胶支座的使用与结构抗震加固，1981年6月日本开始实施的新抗震设计法，其大特点是是采用了考虑结构动力特性的两阶段设计法。
磨擦系数：常温型μ≤0.04，耐寒型μ≤0.06GPZ橡胶支座的压缩变形值按规定不得大于支座总高度的2%，盆环的径向变形不得大于盆环外径的0.5‰因此，我们生产的GPZ系列公路建筑盆式橡胶支座分为GPZ(依据JT3141-90)和GPZ（Ⅱ）(依据GT391-1999)以及QPZ，QZ，SH-PZ，KPZ，GPZ(KZ)几大系列。
水平变形能力：铅芯能够很好地追随支座变形，使得LRB500支座在水平方向上具有较好的性能稳定性。
在施工支承垫石应注意几点事项：⑴、支承垫石的平面尺寸大小应能承受上部构造荷载为宜，一般长度与宽度应比橡胶支座大10CM左右。
板式橡胶支座在安装施工过程中，在有条件的前题下应对环境温度予以考虑，另外主要是保证在落梁的时候避免板式橡胶支座发生初始剪切。
为提高抗震性能，在提高一度设防等级的情况下（抗震防烈度为8度，比本地区设防烈度高出1度），该楼又采用了国际的隔震技术，在建筑基础上增加橡胶铅芯隔震支座，进一步减轻地震对建筑造成的破坏。
对于普通型建筑支座适用于跨度小于30M、位移量较小的建筑.不同的平面形状适用于不同的桥跨结构，正交建筑用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座.对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量建筑.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同圆型扳式橡胶支座的产品特性1990年交通部公路规划设计院委托铁道部科学研究院对100多块圆型板式橡胶支座，进行了全面系统的试验研究。
（图三）建筑隔震抗震支座
盆式橡胶支座安装安装时的材料、机具设备5015塔吊一台、混凝土泵车2~3台；氧气瓶、乙炔瓶各1瓶；氧气、乙炔气管及气枪1把；直流弧电焊机1台；E40电焊条若干；水准仪1台、经纬仪2台。
一、计算数据准备：孔径：4—20M支座压力标准值：431.608KN结构自重引起的支反力：125.208KN汽车荷载引起的支反力：306.4KN跨中挠度F：1.96CM当地平均高气温：24.3℃当地平均低气温：1.4℃主梁计算温差：22.9℃简支端支座：GYZ300×54MM橡胶片总厚TE(MM)：37连续端支座：GYZ300×52MM橡胶片总厚TE(MM)：37简支端单个支座剪切刚度：KE=AE×GE/TE=1910.4N/M连续端单个支座剪切刚度：KE=AE×GE/TE=1910.4N/M每排设置制作个数为：18个则简支端支座总刚度为：34387.7N/M则连续端支座总刚度为：34387.7N/M墩台抗推刚度：KI=3EI/LI墩台编号LIIE抗推刚度KI墩台综合抗推刚度K0号台1.80.74553000000011504855.934285.21号墩3.20.280430000000770133.332917.92号墩3.10.280430000000847092.333046.23号墩3.80.280430000000459901.731995.44号墩4.60.280430000000259264.130360.8制动力计算及分配：按照《通用规范》4.3.6规定，以一联作为加载长度，计算制动力则制动力标准值T3为：900KN各墩台按照刚度分配制动力：ΣK=162605.4KN/M墩台编号制动力（KN）0号台189.761号墩182.202号墩182.913号墩177.094号墩168.04二、确定支座平面尺寸：D=300MM支座平面面积：706.9CM2中间橡胶层厚度为：0.8CM查行业标准《公路建筑板式橡胶支座规格系列》得到支座的平面形状系数S=9.06>8合格计算支座弹性模量：EJ=5.4GE×S2=443.3MPA验算支座的承压强度：σJ=RCK/支座面积=6106.0KPA则σJ<[σJ]=9351.2KPA合格三、确定支座厚度：主梁计算温差为ΔT为：22.9℃，温度变形由两端的支座均摊，则每一支座承受的水平位移ΔG为：ΔG=1/2AΔTL=0.916CM则4号墩每一支座的制动力为HT=9.3KN确定橡胶片总厚度TE≥2ΔG=1.832CM(不计汽车制动力)TE≥ΔG/（0.7-FBK/2/GE/支座面积）=1.4CM《桥规》的其他规定：TE≤0.2D=6CM所选用的支座橡胶层总厚度TE=3.7CM2ΔG=1.832CM合格0.2D=6CM四、验算支座的偏转情况：计算支座的平均压缩变形为：δC，M=RCK×TE/面积/EA+RCK×TE/面积/EBδC，M=0.06226541CM按照《桥规》规定，尚应满足δ≤0.07TE，即：0.06226541≤0.07TE=0.259合格计算梁端转角θ：由关系式F=5GL4/(384EI)及θ=GL3/(24EI)可得：θ=（5L/16)(GL3/24EI)16/(5L)=16F/5L设结构自重作用下，主梁处于水平状态。
建筑隔震橡胶支座的外观质量指标缺陷名称质量指标气泡单个表面气泡面积不超过50MM2杂质杂质面积不超过30MM2缺胶缺胶面积不超过150MM2，不得多于2处，且内部嵌件不许外露凹凸不平凹凸不超过2MM，面积不超过50MM2，不得多于3处胶钢粘结不牢(上、下端面)裂纹长度不超过30MM，深度不超过3MM，不得多于3处裂纹(侧面)不允许钢板外露(侧面)不允许建筑隔震橡胶支座尺寸允许偏差项目尺寸允许偏差内部每层橡胶层厚度产品设计值的10%橡胶层总厚度产品设计值的5%夹层薄钢板厚度按GB912的规定封钢板厚度0.5MM钢板直径或边长1.0MM外部总高度设计值的2%外直径或边长设计值的1%，且不大于5.0MM中孔直径1.5MM橡胶外包层厚度1.5MM上、下表面平行度直径或短边长的1/300以内侧表面垂直度橡胶支座总高度的1/100以内隔震产品对建筑结构总体造价影响的分析一般建造于抗震设防高烈度区的隔震房屋，采用框架结构，层数较多(汕头市陵海大路住宅楼等)，且设计技术水平、施工技术水平跟得上，隔震层设计合理，工程造价就会低一些，经济效果明显（一般可降低5%～15%）。
滑移量问题：结构的滑移量随地震强度的增加而增大。
在建筑结构中，摩擦摆减隔震支座扮演着重要的角色，它不仅可以减轻自然灾害对建筑的危害和破坏，保护人员生命财产安全，还能使建筑结构更加坚固、安全、可靠。同时，该支座在建筑结构的设计中也必不可少，能够有效地降低建筑结构的自然频率，并提高其抗震性能。
《规范》没有对滑板橡胶支座下桥墩地震力的计算给出明确规定，如果根据摩擦力与桥墩自身地震力叠加并乘以相应的系数作为设计地震力，则存在可能得到的桥墩屈服强度低于滑板支座发生滑动的摩擦力，从而导致墩的屈服先于滑板支座发生滑动，这与预期的性能不一致；此外，由于存在滑板支座不发生滑动的可能，因此，设计中应根据滑板支座的实际情况进行桥墩相应的抗震设计，这是目前规范所没有考虑的。
隔震橡胶支座是连接建筑上部结构和下部结构的关键部件，架设于建筑墩台上，顶面支承建筑上部结构，它将建筑上部结构固定于墩台，承受作用在建筑上部结构的各种力，并将它可靠地传给建筑墩台。
橡胶支座处置方案的确定我们首先根据建筑的结构特点，若为左、右幅，更换时可左、右幅分别进行操作，起顶所用的设备应综合考虑各种不利因素的影响，不破坏桥面结构。
